Er is een grote hoeveelheid aan borgingsmiddelen voor bouten en moeren op de markt. En allemaal hebben ze hun specifieke eigenschappen. Hierdoor is het kiezen van de juiste manier van borgen niet gemakkelijk.
Belangrijkste aspecten zijn uiteraard de technische eigenschappen en de eisen die aan de borging gesteld worden. Na hoeveel keer vast- en losdraaien functioneert de borging nog? Hoe zit het met de temperatuurbestendigheid? Als er zoveel alternatieven zijn, is er ook een economische keuze, waarbij niet alleen de aanschafprijs een rol speelt, maar ook de verwerkingstijd.
Een falende bout-moerverbinding veroorzaakt niet alleen schade aan het product, maar kan ook imagoschade voor uw bedrijf betekenen. Het is dus eigenlijk verrassend dat nog altijd miljoenen veerringen volgens DIN 127 en 128 en gegolfde veerringen volgens DIN 137 worden toegepast, terwijl bekend is dat deze ringen geen enkele functie hebben bij verbindingen met hogere sterkte. Een correct uitgevoerde bout-moerverbinding bouwt een veel hogere spankracht op dan een veerring aan veerkracht kan opbouwen.
Ring DIN127
De volgende kenmerken zijn essentieel voor de betrouwbaarheid van een schroefverbinding:
Over het algemeen heeft een goed ontwerp met een onder statische omstandigheden gecontroleerde boutverbinding geen extra borging nodig. De voorspankracht blijft immers grotendeels gehandhaafd, zelfs onder operationele belasting.
Voorgespannen bevestigingsmiddelen draaien vanzelf los wanneer relatieve zijdelingse beweging optreedt tussen de interne schroefdraden en het aanligvlak. Deze relatieve zijdelingse bewegingen treden op wanneer de dwarskrachten (of afschuifkrachten) op de verbinding groter zijn dan de wrijvingskrachten die gegenereerd werden door de voorspanning in de bout. Bij herhaalde dwarsbewegingen is het dus mogelijk dat bevestigingsmiddelen volledig losdraaien, met alle gevolgen van dien.
De beste voorzorgsmaatregelen tegen losdraaien zijn altijd van constructieve aard. Als algemene regel geldt dat beweging tussen de materialen onderling en in de flanken van de schroefdraad moet worden voorkomen. Lostrillen kan onder meer worden voorkomen door borgmiddelen toe te passen. Voorbeelden hiervan zijn bouten en moeren die zijn voorzien van een kunststof laag, of geheel metalen schroefdraadelementen met van een mechanische locking, zoals de veelgebruikte Helicoil Plus Screwlock van Böllhoff. Deze schroefdraadinserts zijn voorzien van een veelhoekige mechanische borging in de schroefdraad die zich tegen de flanken van de schroef klemt, zodat de schroef niet kan lostrillen.
HeliCoil Plus Screwlock
In tegenstelling tot schroefdraadborgmiddelen voorkomt een borgring het terugdraaien van een bout. Wanneer een zeer hoge weerstand tegen het terugdraaien nodig is, ook bij lage voorspankrachten, kan een onderlegring worden toegepast, bijvoorbeeld de bekende borgring van Nord-Lock. Deze borgring borgt de boutverbinding met behulp van voorspanning in plaats van door wrijving.
Daarnaast zijn er borgringen met vertandingen om terugdraaien tegen te gaan. De vertanding grijpt als het ware in het materiaal en bij het losdraaien moeten deze tanden worden vernield. Vaak zijn deze borgringen slechts eenmalig te gebruiken.
De Ripp Lock-borgring van Böllhoff combineert veel goede eigenschappen van bestaande borgringen. Deze universele borgring kan overal worden gebruikt waar hoge eisen aan de verbinding worden gesteld en is daarnaast economisch gezien een goed alternatief voor bestaande borgringen.

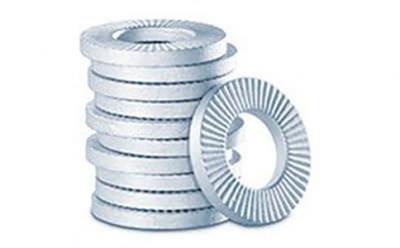

Ripp Lock-borgringen zijn aan beide zijden voorzien van radiale ribben. Bij de montage vervormen deze ribben zowel het oppervlak van het product als het oppervlak onder de kop van de schroef. Hierdoor is de Ripp Lock ook bij extreme trillingen en dynamische belastingen goed vergrendeld tegen het loskomen van de verbinding. De Ripp Lock is vervaardigd van staal met een hardheid van 350-500 HV en voorzien van een zinkcoating. De corrosiebestendigheid ligt bij 480 h witte roest. Deze borgring kan worden gebruikt bij schroeven tot klasse 12.9.
Bijna alle bestaande borgringen kunnen worden vervangen door de Ripp Lock. Door het aantal verschillende borgringen te reduceren nemen ook de proceskosten aanzienlijk af. Bovendien is de Ripp Lock bijzonder geschikt voor gevoelige oppervlaktematerialen, zoals verzinkt, verchroomd, gelakt of gepoedercoat plaatmateriaal. Tevens is deze borgring uitermate geschikt voor montage bij langwerpige gaten. Montage en demontage zijn zeer eenvoudig en de borgring kan verschillende keren worden hergebruikt, in tegenstelling tot diverse andere soorten borgringen.
Zonder gebruik te maken van schroefdraadborglijmen kunnen door trilling en schokbelastingen schroefdraadverbindingen loskomen of klemkracht verliezen. De schroefdraadborglijmen hebben een lage viscositeit waardoor ze de speling tussen op elkaar passende schroefdraden volledig opvullen waardoor de verbinding goed vast zit.
Voor het borgen van schroefdraad worden anaerobe lijmen gebruikt die geschikt zijn als zogeheten threadlocker. Uitharding start als de lijm in aanraking komt met metaal en daarna van lucht wordt uitgesloten.
Deze lijmen levert VIBA van het merk Ergo. Ergo staat bekend om zijn Zwitserse kwaliteit en is het prijsgunstige alternatief voor veel Loctite lijmen. De Ergo lijmen beschikken over een uitstekende bestendigheid tegen water, vochtig klimaat, vele organische oplosmiddelen en verdunde logen en zuren.
Benieuwd naar het gehele productenpakket van Ergo? Download dan deze brochure en bekijk de anaerobe lijmen op bladzijde 8 en 9.
Klik hier om de Ergo-brochure te downloadenHieronder zijn een drietal producten uitgelicht. Een lijm met lage (Ergo 4003) sterkte, dus makkelijk demontabel, en een medium (Ergo 4052) en hoge (Ergo 4101) sterkte variant.
Meer informatie over Ergo® 4003Meer informatie over Ergo® 4052Meer informatie over Ergo® 4101VIBA is een adviserende verkooporganisatie die technische kennis en hoogwaardige oplossingen en producten biedt voor applicatie in de diverse sectoren van de maakindustrie in de Benelux, met een ongekend specialisme op het gebied van bevestigingstechniek.
