Snel een sterke schroefdraad maken in dunne- en dikke plaat? Gebruik blindklinkmoeren!
Moet er schroefdraad komen in je werkstuk en kun je er maar vanaf één zijde bij? Dan ben je opzoek naar blindklinkmoeren. Blindklinkmoeren zijn namelijk ontworpen om eenvoudig en snel zowel dik- als dun plaatmateriaal, kokerprofielen of buizen, te voorzien van een sterke schroefdraad.
Bij een correcte plaatsing draaien de blindklinkmoeren niet mee als je er een bout in draait.
Waar worden blindklinkmoeren gebruikt?
Blindklinkmoeren worden vaker gebruikt dan je denkt. Je vindt ze niet alleen terug in de automotive-industrie en de machinebouw, maar ook in witgoed, kopieermachines, verlichtingsarmaturen, verwarmingsketels, en aluminium- en stalen deurkozijnen. Een toepassing die iedereen wel kent is in het frame van je fiets om je bidonhouder op te monteren.
Zeker als het materiaal te dun is om er schroefdraad in te tappen, bieden blindklinkmoeren de ideale oplossing. Ook werkt een blindklinkmoer als een blindklinknagel, je kunt er namelijk twee platen mee aan elkaar verbinden en er daarna een derde element op monteren.
Er zijn verschillende kopvormen en variaties in schachtvormen mogelijk, in deze blog vertellen we er meer over.
Voordelen van blindklinkmoeren
- Worden blind geplaatst
- Draaien niet mee (ook verkrijgbaar in zeskant)
- Creëert eenvoudig schroefdraad in dunne plaat
- Eenvoudige plaatsing met hand-, accu-, of pneumatisch gereedschap
- Geen beschadiging van gelakte oppervlakken tijdens plaatsen
- Snel te monteren
- Geen vervorming van het plaatmateriaal
Kopvormen van blindklinkmoeren
Standaard onderscheiden we drie kopvormen:
Cilinderkop
 |  |
Verzonken kop
 |  |
Gereduceerd verzonken kop
 |  |

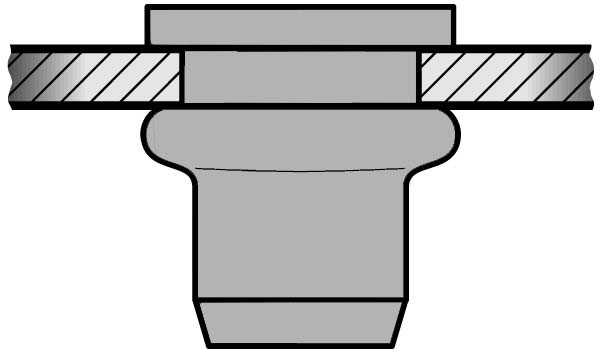

De cilinderkop is voorzien van een grote flens aan de bovenkant, waardoor blindklinkmoeren met deze kopvorm het grootste draagvlak aan zowel de voor- als achterkant hebben. De grote flens in combinatie met een ronde schacht biedt de grootste weerstand tegen meedraaien.

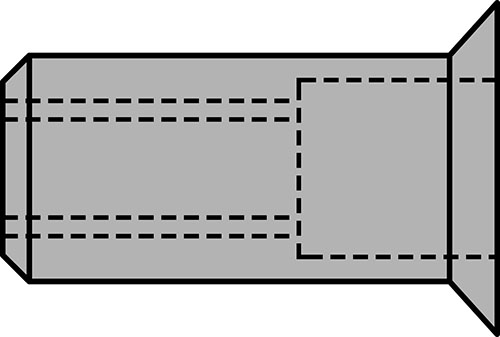

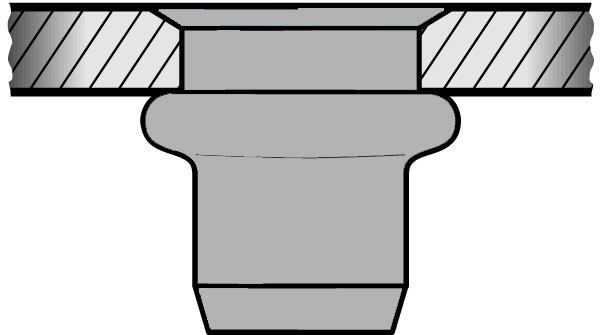

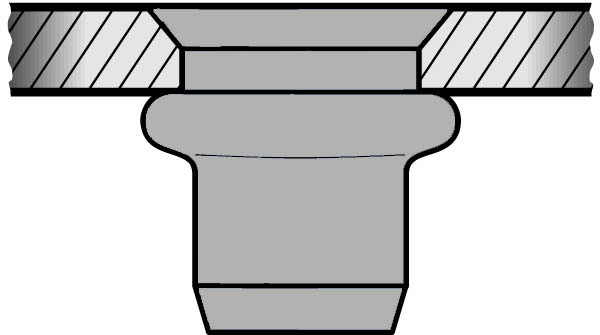

De 90° verzonken kop geeft na plaatsing een perfect vlak oppervlak, terwijl de gereduceerd verzonken kop slechts een klein opstaand randje heeft en dus geschikt is voor alle toepassingen die niet per se een vlak hoeven te zijn. Het grote voordeel van het toepassen van een gereduceerd verzonken kop ten opzichte van een volledig verzonken kop, is dat deze in een standaard gat geplaatst wordt en je dus niet hoeft te verzinken.
Schachten van blindklinkmoeren

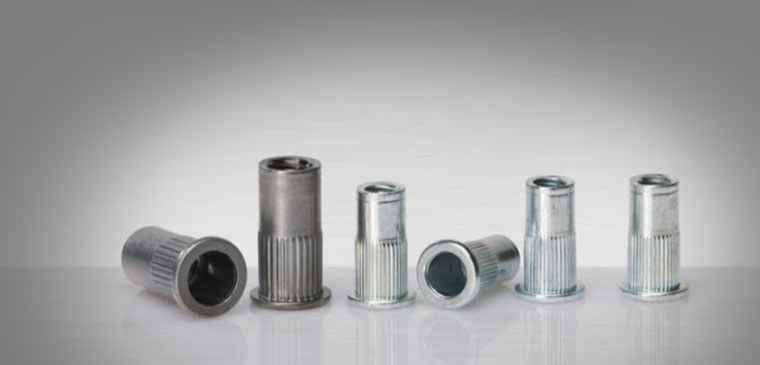

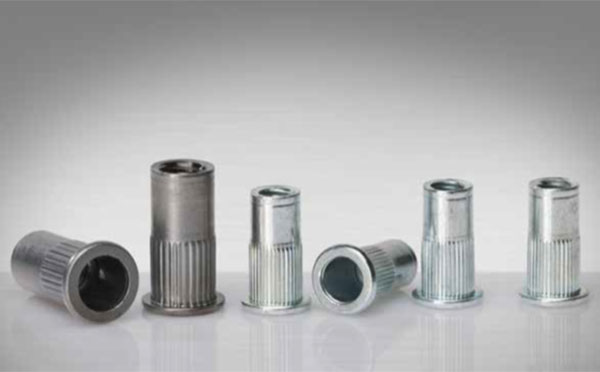

Naast de diverse kopvormen onderscheiden we ook diverse schachtvormen.
- Rond (glad of met kartel)
- Zeskant
- Vierkant
Deze zijn allemaal verkrijgbaar in een open of gesloten uitvoering.
De ronde, of cilindrische schacht, wordt tijdens het productieproces vaak voorzien van een karteling/ribbel onder de kop. Dit kan een borgende werking hebben, mits het materiaal waar de blindklinkmoer van gemaakt is, harder is dan het materiaal van het werkstuk. Let overigens goed op bij het werken met de ronde schacht, want deze zal meedraaien als hij niet correct geplaatst is of het gat waarin de moer geplaatst wordt niet helemaal rond is.
Uiteraard biedt het toepassen van een zeskant schacht de grootste garantie tegen meedraaien. Nadeel is dat het gat waar de blindklinkmoer in komt gestanst of gelaserd moet worden.
De vierkante schacht is eigenlijk een speciale ontwikkeling voor de automotive industrie.
Open en gesloten blindklinkmoeren
Een gesloten blindklinkmoer biedt bescherming tegen vuil en vocht op de schroefdraad, maar er kan wel vuile en vocht langs de schacht van de blindklinkmoer en het plaatsingsgat komen. Als je dat ook wilt voorkomen zijn er oplossingen met een sealing onder de kop. Dan ben je echt verzekerd van een (druip)waterdichte verbinding.
Standaard blindklinkmoeren of multigrip?
Een standaard blindklinkmoer is meestal geschikt voor een plaatdikte die ca. 2 millimeter mag variëren. Geschikt dus voor de meeste toepassingen.
Is het nu zo dat in je toepassing de materiaaldikte meer dan 2 millimeter varieert, dan kun je het beste de GESIPA Polygrip blindklinkmoer gebruiken. Deze kan, afhankelijk van de schroefdraad, zowel in materiaal van 0,25 of 6,5 millimeter geplaatst worden. Je hoeft dan niet bang te zijn dat een te lange blindklinkmoer in te dun materiaal geplaatst wordt, met alle ellende van dien.
Hoe kies ik de juiste blindklinkmoer?
Bij het kiezen van de juiste blind rivet nut zijn de volgende zaken van belang:
- Materiaalsoort van de blindklinkmoer
- De schroefdraad
- Materiaaldikte van het materiaal
- Kopvorm
- Schachtvorm
- Open of gesloten uitvoering
Voor specifieke klanttoepassingen kunnen we blindklinkmoeren aan laten passen. We hebben daar ervaring mee. Vraag het gerust, misschien bestaat de aanpassing al! Wordt het toch een nieuw product, houd dan rekening met een minimale hoeveelheid van 150.000 stuks.
Het monteren van blindklinkmoeren
Blindklinkmoeren zijn erg eenvoudig te monteren met een eenvoudige handtang voor reparatie doeleinden of kleinere aantallen. Plaats je grotere series? Er is ook een uitgebreid programma plaatsingsgereedschappen dat aangedreven wordt door een accu of door lucht.
Klik hier voor een overzicht van plaatsingsgereedschappenWil je automatiseren of robotiseren? Informeer dan eens naar mogelijkheden.
We denken graag mee over een installatie waarbij de moeren automatisch aangevoerd worden en plaatsing volautomatisch geschiedt, met of zonder procescontrole.
Blindklinkmoeren voor specifieke toepassingen
Blindklinkmoeren voor composietmateriaal en kunststoffen
Rubberen blindklinkmoeren
Blindklinkdraadeinden

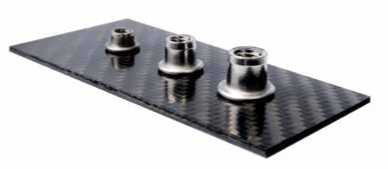

Composiet heeft een groot nadeel: het is vaak gevoelig voor scheuren. De GESIPA Softgrip blindklinkmoer is speciaal ontwikkeld om in (koolstofvezel versterkte) kunststoffen te plaatsen.

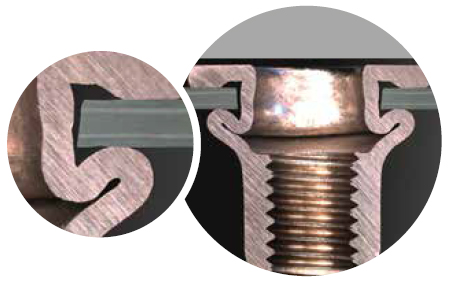

Deze blindklinkmoeren vervormen op een speciale manier en zetten niet uit, waardoor het risico op scheuren geminimaliseerd wordt maar deze toch goed vast zit in bijvoorbeeld een honingraat paneel.
Deze blindklinkmoeren pas je toe als geluid- en of trillingsdemping noodzakelijk zijn. Je duwt de moer eenvoudig in het gat en draait er een bout in. Door de knobbeltjes onder de kraag draait de moer niet mee tijdens het aandraaien.
Ook blindklinkdraadeinden (blindklinkstuds) worden steeds vaker toegepast. Hiermee maak je geen inwendige draad, maar creëer je een bout op de plaat waar weer iets opgeschroefd kan worden. Ook hiervoor geldt dat deze in een ronde en zeskant uitvoering leverbaar zijn.
Heb jij een specifieke toepassing?
Neem contact op met een van onze specialisten en we bespreken de mogelijkheden.
