Blindklinkmoertechniek
Schroefdraad aanbrengen in plaatmateriaal
Met GESIPA-blindklinkmoeren en -blindklinkdraadeinden kan een degelijke en hoogwaardige schroefdraad in plaatmateriaal worden aangebracht.
Blindklinkmoeren zijn voorzien van binnendraad, blindklinkdraadeinden van buitendraad. Voordeel van deze systemen is dat twee of meer verschillende materialen met elkaar verbonden kunnen worden, net als met een blindklinknagel. Behalve dat er dus schroefdraad wordt aangebracht, komt er een verbinding tussen materialen tot stand.
Deze video is niet zichtbaar vanwege uw cookie voorkeuren.
De blindklinkmoeren kunnen eenvoudig worden aangebracht met de bijbehorende plaatsingsgereedschappen; gereedschap en moer zijn perfect op elkaar afgestemd. Voor kleine series en reparaties onderweg zijn er robuuste en betrouwbare handbediende plaatsingsgereedschappen.
Voor grotere series adviseren we pneumatische gereedschappen te gebruiken. Zitten de luchtslangen in de weg? Kies dan voor de sterke en robuuste accugereedschappen van GESIPA – deze doen qua snelheid bijna niet onder voor pneumatische gereedschappen en zijn dus zonder problemen inzetbaar in uw serieproductie.
Welk gereedschap u ook kiest, u bent er altijd van verzekerd dat u een betrouwbaar en betaalbaar systeem aanschaft om hoogwaardige schroefdraad in dunne of zachte materialen aan te brengen.
De productie van de blindklinkmoeren vindt plaats in Duitsland. Omdat GESIPA deze moeren zelf produceert, zijn productaanpassingen volgens klantspecificatie geen probleem. Zo bent u verzekerd van de beste verbinding op uw applicatie.
De voordelen
- Snelle en eenvoudige montage
- Het werkoppervlak hoeft maar aan één kant toegankelijk te zijn
- Sterk schroefdraad in zachte en dunne materialen
- Geen warmte-invloeden zoals bij lassen, en dus geen beschadigde oppervlakken of noodzakelijke nabewerkingen
- Flexibiliteit in het productieproces
- Geen hoge kosten van plaatsingsgereedschap
- Geschikt voor druipwaterdichte verbindingen
De mogelijkheden
De kop van de blindklinkmoer is het deel dat na plaatsing zichtbaar blijft. Er zijn drie mogelijke kopvormen beschikbaar:
- Cilindrisch
- Gereduceerd verzonken
- Verzonken
De schacht van de blindklinkmoer is het deel dat tijdens de plaatsing vervormt en in de applicatie wordt vastgeklemd. De GESIPA-blindklinkmoeren zijn in vier varianten beschikbaar:

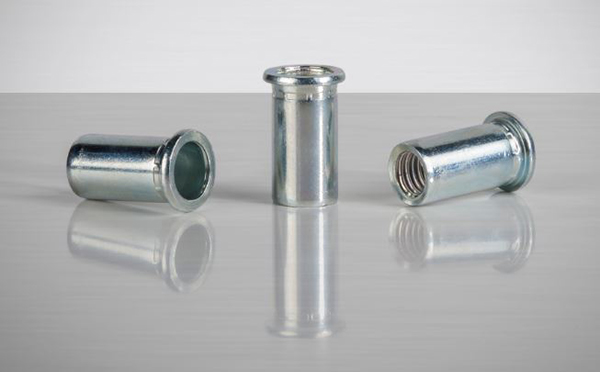

- Glad

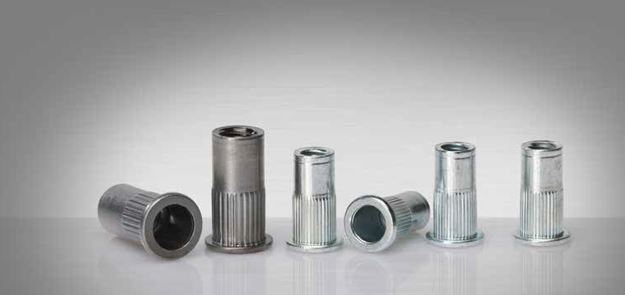

- Gekarteld
- Zeskant
- Vierkant
Afhankelijk van uw toepassing kunt u kiezen uit blindklinkmoeren in aluminium, staal, roestvaststaal, A2, A4 of monel.
Het aanbrengen

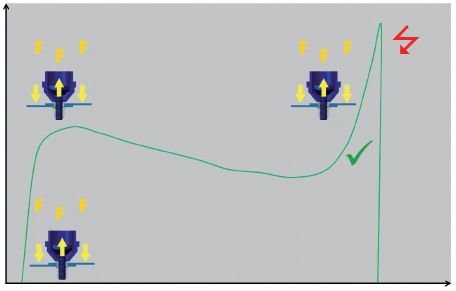

In dit diagram ziet u het verloop van de krachten op de blindklinkmoer gedurende plaatsing in het laagste klembereik schematisch weergegeven.
Om de eerste vervorming te bereiken is veel kracht nodig. Zodra de moer begint te vervormen neemt deze kracht wat af. Zodra de vervorming aan de achterzijde van de blindklinkmoer tegen de applicatie aankomt, neemt de kracht weer toe. Zo wordt de blindklinkmoer op de juiste manier in uw applicatie geklemd en ontstaat er een degelijke verbinding, waarbij de blindklinkmoer niet meedraait bij belasting.
Zou het plaatsingsapparaat nadat de juiste vervorming is bereikt doortrekken, dan wordt de schroefdraad in de blindklinkmoer uiteindelijk kapot getrokken.
Torquewaarden
Deze afbeelding is van een correct geplaatste blindklinkmoer. In de foto van de moerdoorsnede ziet u dat kop, schacht en vervorming keurig aansluiten op het gat in de applicatie.
Hier ziet u een doorsnede van een blindklinkmoer die niet volledig is geplaatst. Het is duidelijk te zien dat er ruimte zit tussen de schacht van de blindklinkmoer en de applicatie. Ook sluit de vervorming niet helemaal aan.
Wordt deze correct geplaatste blindklinkmoer nu belast, dan zal de ingedraaide bout vrij snel zijn maximale torquewaarde bereiken.
Als deze blindklinkmoer nu wordt belast, zal de bout de maximale torquewaarde pas bereiken nadat de vervorming van de blindklinkmoer is voltooid. Dit proces is schematisch weergegeven in het diagram hieronder.
Aandraaimoment

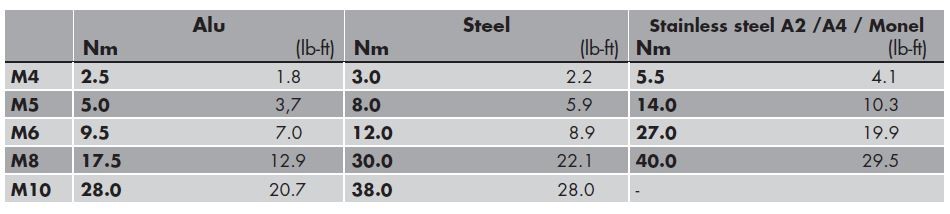

Onderstaande tabel geeft het maximale aandraaimoment aan waarmee de bout in de blindklinkmoer kan worden vastgedraaid.
Voor het testen is gebruikgemaakt van bouten in de kwaliteit 10.9 zonder smeermiddelen. Een geharde ring is gebruikt als het te monteren deel.
